拆解调音台：核心电路的工作奥秘

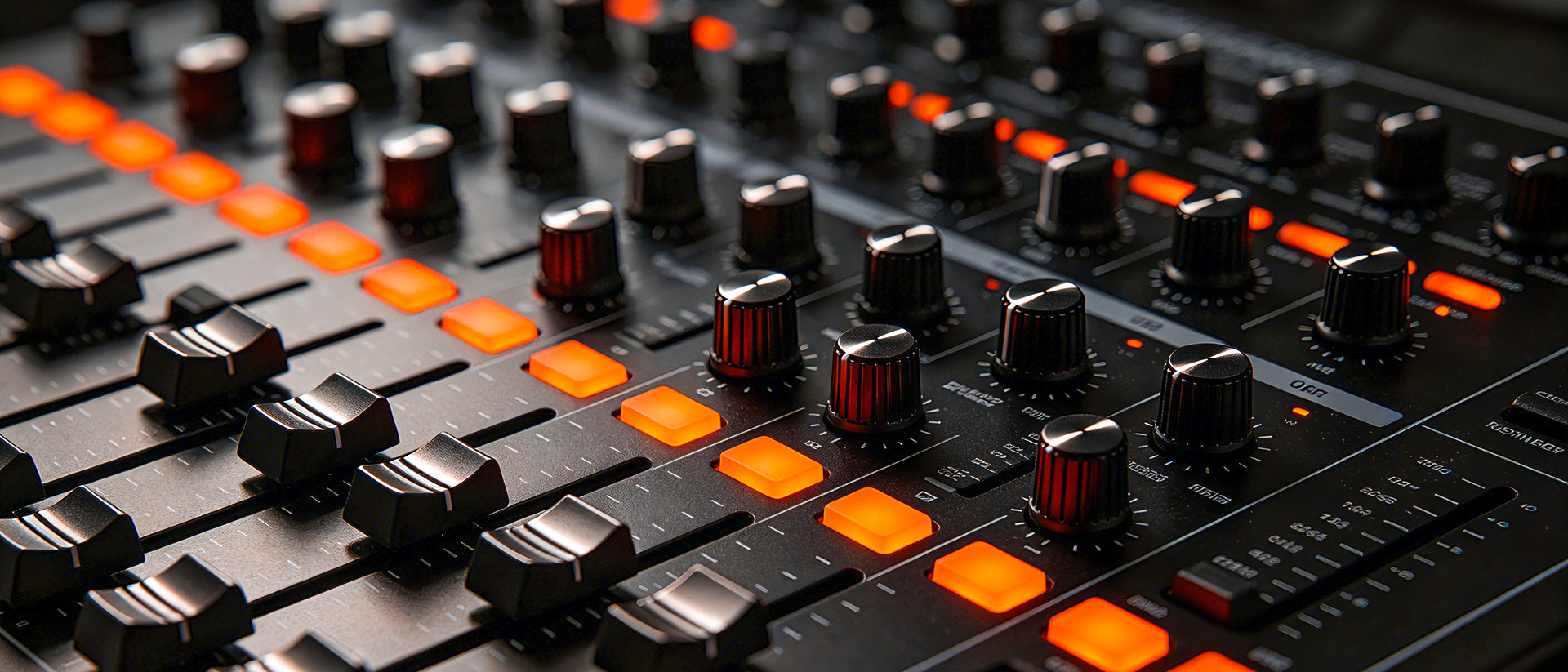

调音台面板上密密麻麻的旋钮，背后是由一个个功能电路构成的精密系统。本文深入输入通道、输出通道及辅助电路内部，揭示它们如何“听懂”操作指令并完成信号的精确处理。

输入通道电路：从接口到推子的完整信号链

前置放大器的核心       差分放大。 话筒信号通过卡侬口接入后，首先进入一个由精密电阻匹配的差分放大器。它的精髓在于“共模抑制”——两条信号线上同时出现的干扰（如电源哼声）被相互抵消，而话筒产生的差模信号被放大。高质量调音台的话放共模抑制比可达80dB以上，这意味着环境噪声被压制了上万倍。

增益控制的可变反馈网络。 增益旋钮并非简单的衰减器，而是接在运算放大器反馈回路中的电阻网络。改变增益时，实际改变的是放大器的闭环增益倍数。专业话放的增益级通常采用“分段+微调”结构，既保证大范围调节，又避免旋钮旋转时的触点噪声。

低切滤波器的RC时间常数。 一个电容串联一个电阻到地，就构成了最简单的一阶高通滤波器。转折频率由公式 f=1/(2πRC) 决定。调音台常见的80Hz或100Hz低切，就是通过选择特定的电容电阻值实现的。二阶低切则采用两个RC级联，获得更陡峭的衰减斜率。

均衡器的频点设定电路。 模拟调音台的三段均衡，高频和低频通常采用“搁架式”滤波器——在特定频率以上或以下进行整体提升或衰减。中频段常设计成“钟形”滤波器，其中心频率由电阻和电容的串联谐振决定。可扫频的中频均衡，本质上是改变电阻或电容的数值，让滤波器的谐振点连续移动。

声像电位器的双联对数特性。 声像旋钮背后是一个双联电位器，两路输出信号的总和始终保持恒定。当旋钮居中时，两路输出相等；旋至最左时，左路满幅度、右路为零。这种“正弦-余弦”比例关系通过电位器的特殊抽头实现。

静音电路的电子开关。 现代调音台普遍使用模拟开关芯片（如DG系列）或光耦继电器实现静音。相比机械开关，电子开关无触点噪声、可远程控制，且关断时隔离度高达100dB以上。

输出通道电路：总线的秘密

无源求和总线与虚拟地。 所有通道推子后的信号通过电阻连接到一条公共铜线上，这就是“音频总线”。每条通道的送出电阻（通常2kΩ至10kΩ）保证了各路信号互不短路。总线信号随后进入一个反相输入的求和放大器，其输入端是“虚拟地”，因此各路信号独立求和而不互相干扰。

编组输出与辅助输出的独立性。 编组总线拥有自己的求和放大器和独立的推子，允许将多个通道先混合成一组（如所有鼓话筒），再送入主总线。辅助输出则是将各通道辅助发送端抽出的信号汇总，经独立放大器送出。这些输出电路都包含缓冲级，确保驱动长线缆时不损失高频。

电平指示的电压比较器阵列。 电平表背后是一组电压比较器。每个比较器设定不同的阈值电压，从-20dB到+18dB不等。当音频信号的峰值电压超过某阈值时，对应的比较器翻转，驱动LED点亮。这种“实时峰值检测”电路响应速度极快，能捕捉到毫秒级的瞬态过载。

其他关键电路

对讲电路的防啸叫设计。 对讲话筒内置于调音台面板，按下对讲按钮后，信号被送入辅助总线或监听总线。为了避免对讲话筒与监听音箱形成反馈回路，对讲电路通常配有“闪避”功能——讲话时自动将监听音量降低6至12dB。

电源电路的电压分配。 模拟调音台需要多组稳定电压：正负15V或18V供所有运算放大器，48V供幻象电源，以及5V或3.3V供数字逻辑电路。线性稳压电源虽重，但噪声极低，是高端模拟调音台的首选。开关电源则以高效率和小体积见长，广泛用于数字调音台。

结语

调音台的每一颗旋钮背后，都是经典模拟电路智慧的结晶。从差分放大器的共模抑制，到无源总线的求和，再到电平比较器的实时检测，这些电路历经数十年依然高效可靠。数字调音台虽然将处理移到了芯片内部，但其信号流逻辑仍然源于这些模拟原型。
